Expkits Serial Lcd değişik özelliklerdeki karakter ve grafik Lcd ekranlar ile rahatça kullanılabilir.
USB Bağlantısı
Expkits Serial Lcd , USB portunuz üzerinden bilgisayarınıza bağlanır ve sürücü gerektirmez. API ile USB üzerinden kontrol çok kolaydır.
Seri Haberleşme
Expkits Serial Lcd üzerindeki RS232 seri haberleşme kanalı sayesinde aynı anda başka bir uygulama ile haberleşebilir ve kontrol edilebilir.
Basit Komut Seti
Expkits Serial Lcd komut seti okunabilir komutlardır. Bir terminal vasıtasıyla girilebilirler.
Expkits Serial LCD Nedir ?
EXSerialLCD seri haberleşme teknikleri ile LCD sürmek için tasarlanmış bir üründür. USB ve RS232 haberleşme protokollerini kullanır. Bu sayede değişik tiplerdeki LCD’ leri sürme imkanı sunar. Bu sayede az sayıda kablo bağlantısı kullanma imkanı olur.
EXSerialLCD ile 3 tip haberleşme imkanı vardır. 1- USB, 2- RS232 TTL, 3- RS232 Uart
LCD ışığı yazılımsal olarak kontrol edebilir. Ayrıca kontrast ayarı için bir adet potansiyometresi bulunmaktadır. Bu ürünü az haberleşme pin sayısı ve değişik haberleşme biç imlerine verdiği destek ile, kolayca pek cok projede kullanma imkanınız vardır. İstenirse ürün beraberinde opsiyonel olarak bir LCD ile alınabilmektedir. Kart üzerinde değişik pin sıralarına uygun şekilde LCD destek soketleri bulunmaktadır. Bu sayede daha sonradan elinizdeki uyumlu LCD’ leri de kolaylıkla bu devre ile sü rme imkanınız olmaktadır.
Ürün USB haberleşme için (HID) haberleşme cihazı sınıfını kullanır. Firmware yazılımı düzenli olarak geliştirilip güncellenmektedir. Ürün ile haberleşme ve tüm diller için kod yazımı çok kolaydır. Az sayıda komut ile LCD üzerinde her türlü işlemi gerçekleştirmenize olanak sağlar.
Kullanım basitliği ve kullanıcı etkileşimini sağlamak amacıyla özel olarak hazırlanmış uygulama geliştirme arayüzü (API) DLL olarak kullanıcıların hizmetine sunulmuştur. Bu DLL sayesinde cihaz ile haberleşmek oldukça basitleştirilmiştir.
Ürün .NET tabanlı diller olan C#, Delphi.NET, VB.NET gibi diller için API desteği verir. Ayrıca LCDSmartie plugini sayesinde görsel ve hareketli bildirimler hazırlama imkanı sunar.
Teknik Özellikleri
Küçük tasarımı ile LCD arkasına monte edilebilme.

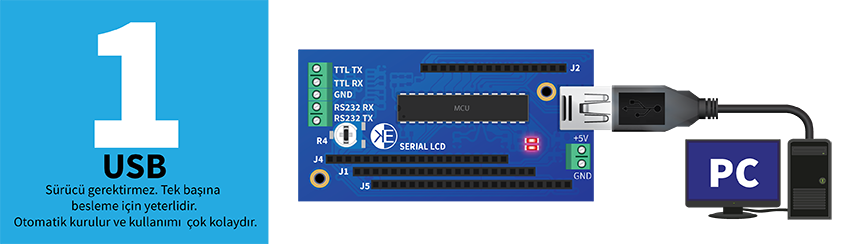

USB HID haberleşme.

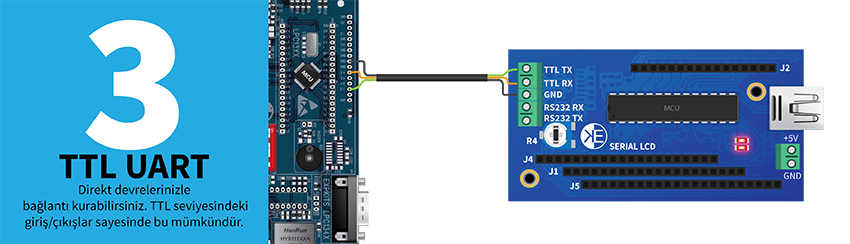

UART TTL haberleşme.

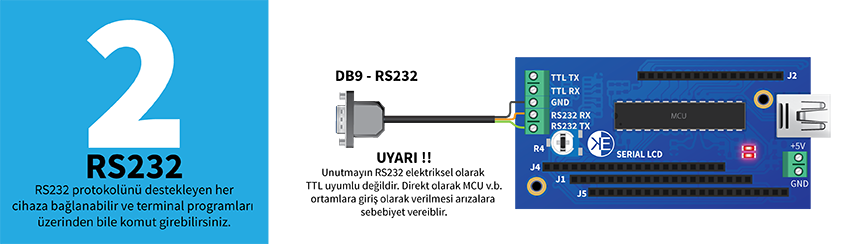

UART RS232 haberleşme.
Farklı türde LCD ekranlar ile kullanma kolaylığı.
16x2 Standart Karakter LCD

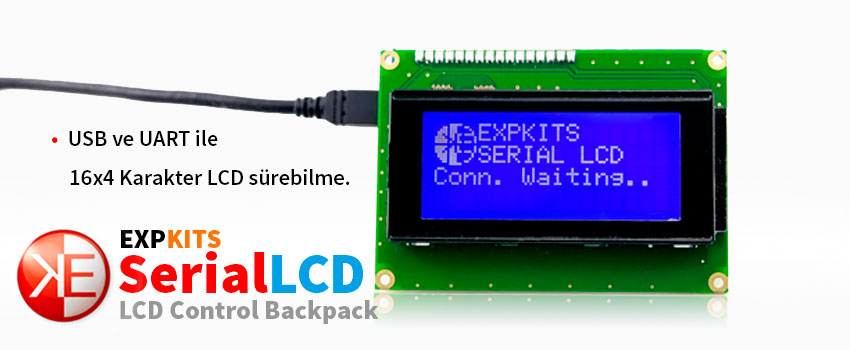

16x4 Standart Karakter LCD
20x4 Standart Karakter LCD

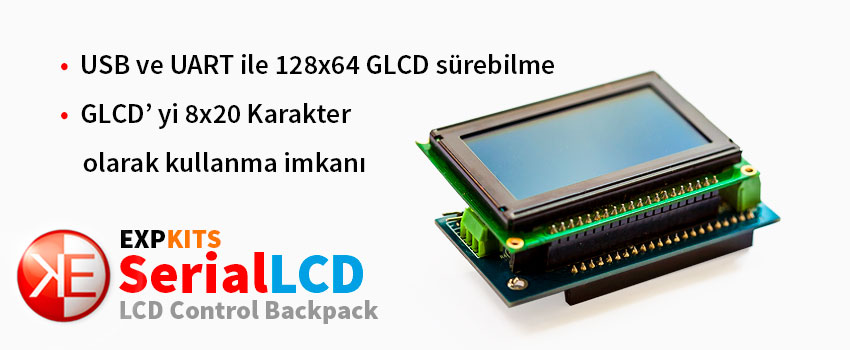

128x64 Piksel Grafik LCD (Winstar WG12864B pin uyumlu)
PWM Backlight sayesinde ekran ışığını açma kapama ve şiddetini ayarlama.
Yazılım geliştirmeyi kolaylaştıran basit komut takımı.
Verilen komutlara dair durum yanıtları.
Metin şeklinde anlaşılabilir komutlar.

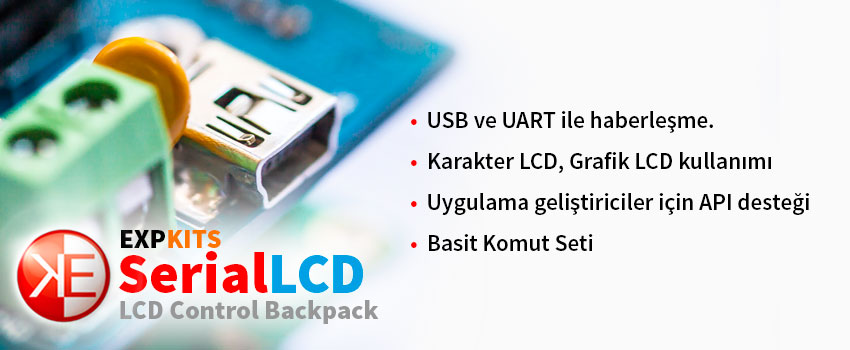

Yazılım geliştiriciler için API ve DLL desteği.
Otomatik USB cihaz algılama.
Otomatik bağlantı durum kontrolü .
Değişik font ve özel karakterler tanımlama.
PC uygulaması ve kod örnekleri.
LCDSmartie v5.3+ desteği için geliştirilmiş özel plugin.

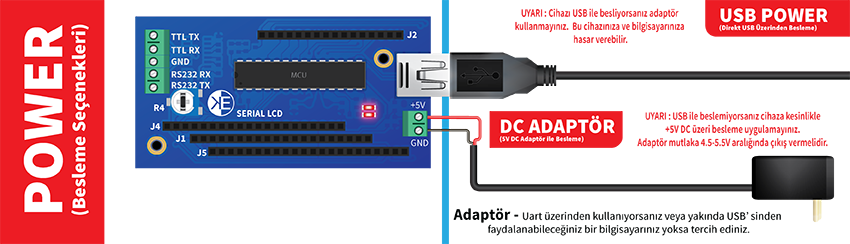

Kurulum ve Bağlantı Şeması
Paket İçeriği
1 Adet EX-SerialLCD Main PCB
1 Adet LCD (16x2, 16x4, 20x4, 128x64, 240x128) Not 1-2:
1 Adet USB Mini Kablo
1 Adet Yükleme ve Geliştirme Araçları CD’si.
1 Adet Kullanım Kılavuzu
Not 1: LCD aldığınız ürüne göre değişiklik gösterebilir. Not 2: Bazı özellikler henüz tasarım aşamasındadır.
