EXLPC40




EXLPC40 NXP  LPC176X Mcusunu 40 pinli DIP pakete çevirmek için hazırlanmıştır. Pin sıralaması 40 pinli dip paket 8051 mcular ile uyumlu tasarlanmıştır. MCU 3.3V ile çalışır. IO voltaj seviyeleri 3.3V tur. KarSAt üzerinde bulunan 1 adet 3.3V regulatör ile 5V veya 13Va kadar yükselebilen besleme gerilimlerinde çalışabilir. Bu giriş beslemesinden elde edilen 3.3V/800mA lik diğer devrelerin beslenmesinde kullanılabilir.

Kart üzerinde 12Mhzlik kristal ile rtc için 32,768kHz lik kristaller bulunmaktadır. Bu sayede ekstra kristal ihtiyacı bulunmamaktadır. Ayrıca kart üzerinde bulunan 2.5V luk referans entegresi (LM4040) ile hassas referans voltajı edilerek kullanılmaktadır.

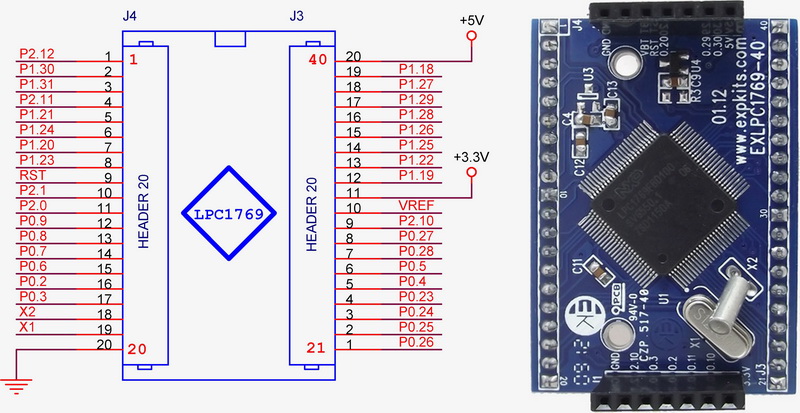

Kart üzerinde 2 adet 20 pin header bulunmaktadır. Bu headerlar vasıtası ile 40 pin dip uçları elde edilmektedir. Aşağıda LPC176X in kenar headerlara olan pin bağlantıları gözükmektedir.

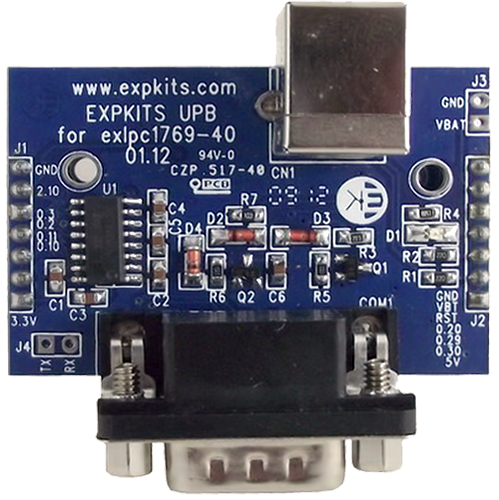

Ayrıca kart üzerine ek takılabilecek programlama ve USB bağlantılarının olduğu modul için 2 adet 7 pin dişi header bulunmaktadır. Bu headerlar vasıtası ile üst board bağlantısı yapılabilmektedir. Üst boardda 1 adet DB9 ve max3232 devresi bulunmaktadır. Ayrıca seri port programlama devreside uart üzerinden çalışmaktadır. Yine üst kartta USB bağlantı soketi vardır. 1 adet test ledi ile VBAT için 2 li header sokette bulunmaktadır.

Not = EXLPC40 kartı ek üst karttan bağımsız olarak çalışmaktadır. Programlama için bu üst ek karttan 1 adet edinilmesi yeterlidir.



Özellikleri

                                  EXLPC40 KART


  •  32 Bit 100 Pin NXP LPC176X Cortex M3 MCU (Stoklara göre LPC1768 veya LPC1769 ile yollanır.)
  •  2x20 Pin Header bağlantı soketleri.
  •  12Mhz Kristal
  •  32,768 Khz Kristal.
  •  LM4040 2.5V Vref entegresi.
  •  LM1117-3.3V Voltaj regulatör devresi.
  •  2 Katlı 1. sınıf PCB ve SMD malzeme ile tasarım.


                                ÜST KART

  • Uart (RS232) haberleşme devresi
  • Uart programlama devresi.
  • USB haberleşme soketi.
  • 1 adet kullanıcı Ledi
  • VBat bağlantı soketi.
  • 2 Katlı 1. sınıf PCB ve SMD malzeme ile tasarım.

Boyutları



Kart 2 adet 20 pinli erkek headerlara göre planlanmıştır. Bu pin headerların pin aralıkları 100mil (2.54mm) dir. 2 pin header arasında 1200mil mesafe bulunmaktadır.

Flash Magic Ayarları

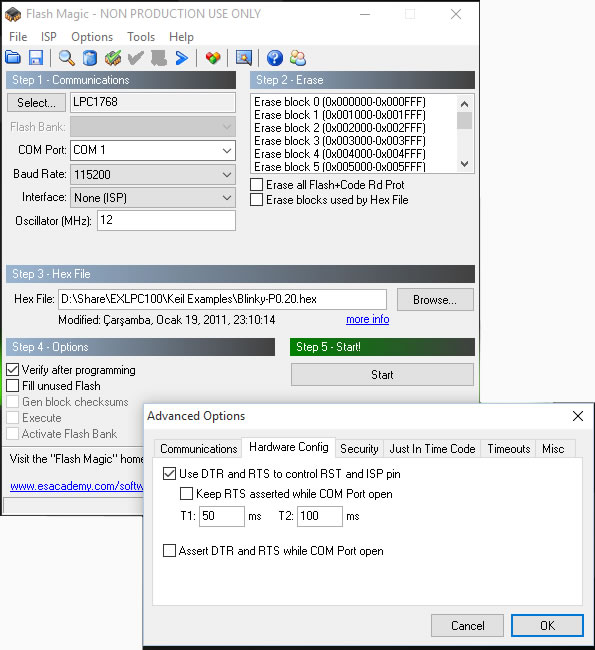

Flash magic ayarları yandaki resimdeki gibi yapıldığında sorunsuz haberleşme kurulur.

ISP menüsünden "Read Device Signature" seçilirse mcunun ID bilgileri gelecektir.

Baudrate lpc1768 için en fazla 115200 dür.

Advanced options kısmında resimdeki seçim yapılmış olmalıdır.
