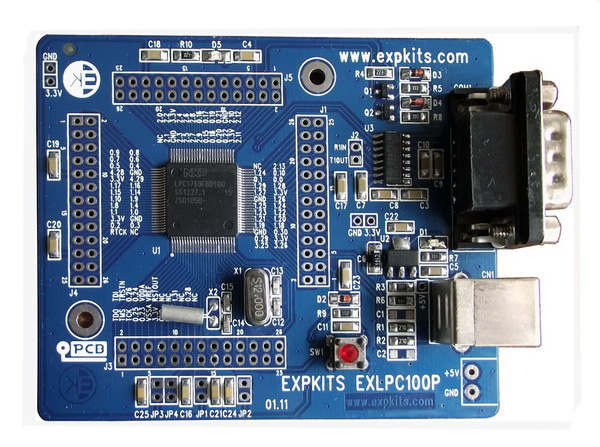

EXLPC100 100 pinli NXP Arm mcuları için hazırlanmış header karttır. Değişik ARM7 ve Cortex mculu versiyonları mağaza kısmında satılmaktadır.
Kartın üzerinde bulunan 1 adet USB port temel olarak 2 işlevi bulunmaktadır. 1. si usb haberleşme portu olarak kullanılır. 2. olarak kartın beslemesi usbden sağlanmaktadır. Kart beslemesi için ayrıca sağ alt köşede 2 pinli klemens soket desteği vardır.
Kart üzerinde 1 adet kullanıcı ledi (D5) bulunmaktadır. Kartı aldığınızda karta yüklenmiş olan demo yazılım, bu ledi yakıp söndürme işlemi yapar. Kartın çalıştığını buradan takip edebilirsiniz.
Kart üzerinde bulunan 1 adet DB9 soket ile karta seri port üzerinden program yüklenebilmesi sağlanır. Program atma işlemi Flashmagic programı yardımıyla yapılır.
Kartın üzerinde bir adet reset devresi bulunmaktadır. Yine mcunun çalışma voltajı olan 3.3V un oluşturulması için regulatör devresi bulunmaktadır.
Kart üzerinde takılı olan tüm pinlere erişilebilecek şekilde 4 adet 13x2 pinli header bulunmaktadır.
|
