EX8B2  !!! Bu Ürün Stoklarda Kalmamıştır !!! Bu ürün yerine EXM1  öneriyoruz.

     EX8B2 platformu alanında dünyadaki en gelişmiş karttır. Lütfen sayfanın en altındaki karşılaştırma tablolarını inceleyiniz.

     EX8B2 Microchip 10Fxxx, 12Fxxx, 16Fxxx ve 18Fxxx ailesinden 40, 28,  20, 18, 14 ve 8 pinli PIC mikro kontrolörlerini desteklemektedir. Kartın tasarımı, bu mcuların tüm özelliklerini rahatça kullanabilmeniz amacıyla, ihtiyacınız olan tüm devre parçaları bir araya getirilerek yapılmıştır. Picleri kolayca öğrenebileceğiniz kaliteli, taşınabilir, düşük güç ihtiyacı olan, usb 2.0 programlayıcısı olan ve sadece 1 usb kablosu ile tamamen çalıştırılabilen geliştirme kartıdır.

     Kartta bulunan donanımlar sayesinde harici devre ihtiyacınızı en az seviyeye indirir. Kartın üzerinde Expkits tarafından geliştirilmiş USB2.0 programlayıcı ile çok hızlı ve güvenli bir şekilde 40, 28,  20, 18, 14 ve 8 pinli mcuları programlayabilirsiniz. ICSP modunda programlayıcı olarak, değişik pin sayısına sahip harici devrelerdeki picleri programlayabilirsiniz.

     Laptoplarınızdaki USB portunu kullanarak her yerde yazılım geliştirebilirsiniz. Geliştirme kartını bilgisayarınızın usb portunda kullandığınızda, harici besleme ihtiyacı duymazsınız. Harici besleme ile de kullanılabilirsiniz.

     Mühendisler ve öğrencilerin kolayca denemeler yaparak, yeteneklerini hızla geliştirebilecekleri bir şekilde tasarlanmıştır. İşlerin zamanında tamamlanmasında en önemli  yardımcınız olacaktır.

     Öğretmenler ve elektronik eğiticileri, öğrencilerinize gerçek uygulamalar yaptırırak bilgilerin öğrenciye daha iyi aktarılmasına  ve başarının yükselmesinde en iyi yardımcınız olacaktır.

     Amatör olarak elektronik ile uğraşanlar, kendi kendinize elektroniği öğrenmenize ve özellikle mikro kontrolörlü uygulamaları hızla kavramanızı program yazma kaabiliyetlerinizin hızla gelişmesini sağlayacaktır.

     Satın alabileceğiniz en çok donanımı olan geliştirme kartıdır.

     1. Sınıf kalitede PCB kullanılmıştır. Pasifler smd olarak otomatik dizilmiştir.




       EX8B2 Demo Video

ExpKits EX8B2 Demo ExpKits EX8B2 Glcd Demo


           Kit ile beraber ulaştırılan CD içerisindeki demo hex dosyaları ve örnek kodlar ile yukarıdaki 2  demoyu gözlemleyebilirsiniz. Bu şekilde kartınızdaki donanımlarınızın çalıştığını kısa bir sürede göreceksiniz. Soldaki genel demo filmidir. Sağdaki ise glcd demo filmidir. PIC18F4520 kullanılmıştır.


       EX8B2 Kart Özellikleri

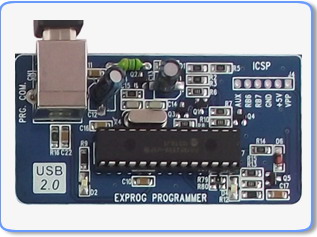

EXPROG Programlayıcısı

      Geliştirme kartında onboard USB2.0 pic programlayıcı bulunmaktadır.Bu sayede kit ile birlikte birde programlayıcı temini gerektirmez.
      Exprogun geniş desteği sayesinde hızlı bir şekilde programlarınızı pice kolayca yazabileceksiniz.Programlama sırasında picleri soketlerinden çıkarmazsınız. Programlama bitiminde exprog hedef entegreyi resetleyerek yazdığınız programın otomatik olarak çalışmasını sağlar.

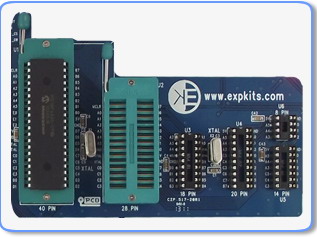

   MCU SOKETLERİ


      40 Pin ve 28 pin zif soketler ile 20, 18, 14 ve 8 pinli çift tırnaklı entegre soketi olmak üzere 6 adet entegre soketi bulunmaktadır.

      40 Pin ve 28 pin zif soket sayesinde 40 ve 28 pin mcuları çok kolay bir şekilde söküp takabilme imkânı bulunmaktadır. 2 Zif sokete sahip tek geliştirme kartıdır.

      Bu 6 sokette pinler birbirlerine paralel  bağlanmışlardır

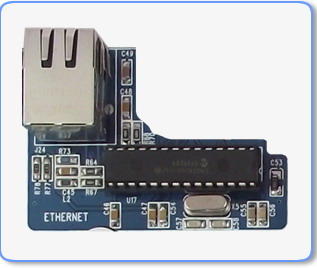

   ETHERNET

              Kart üzerinde ENC28J60 standalone 10Mbit ethernet devresi hazır olarak bulunmaktadır. ENC28J60 standalone ethernet kontrolörüne SPI üzerinden haberleşmektedir.
MAC & PHY   Yes
TX/RX RAM Buffer(bytes)       8192
Interrupt Pin
    1
LEDs
    2
Op. Voltage
    3.3V
Temp. Range Min.
   -40 +85 (°C)
Max. Speed
   25 (MHz)
Interface   SPI
Pre-Programmed MAC Addres   No
Standalone Ethernet Controller
   10Base-T

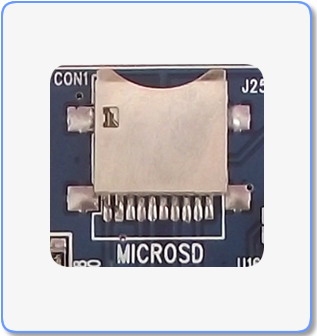

MicroSD

Günümüzde çok yaygınlaşmış olan micro sd hafıza birimleri ile çalışabilme imkanı vardır. SPI port üzerinden erişilmektedir.

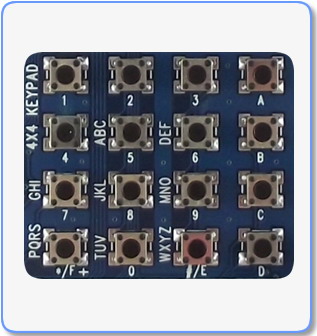

4x4 Keypad

16 butondan oluşan matrix yapıda menü keypad bulunmaktadır. Sayı ve harflerden oluşan keypad uygulamaları bu kısım üzerinde kolayca gerçekleştirebilir.

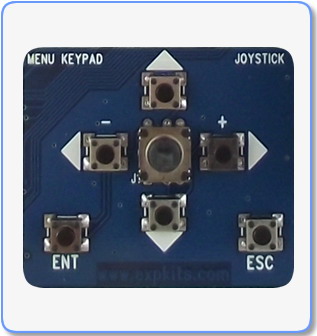

Joystick ve Menü Keypad

Menü keypad için 6 adet buton bulunmaktadır. 4 Adet yön için 2  adette enter ve esc fonksiyonları için kullanılır. Ayrıca orta kısımda joystick bulunmaktadır.



USB Besleme

   Laptoplarda usb besleme üzerinden sorunsuz çalışma ve düşük güç ihtiyacı.



Güç Kaynağı

  Harici adaptör takılabilecek güç kaynağı devresi adaptör soketi.

Besleme Seçimi

   Kit beslemesi USB port ve Harici adaptör kaynağından beslenebilir. Bu kaynaklardan herhangi birini seçebilmek için yandaki anahtar kullanılır.



USB Haberleşme

   USB haberleşme yapabilen picler için usb haberleşme devresi ve port soketi.

2x16 LCD

  2x16 LCD display takılabilecek soket.Backlight  açma kapama için jumper bulunmaktadır.



LCD Kontrast Potu

   2x16 Lcd nin kontrast ayarının yapılabileceği bir adet pot.
128x64 GLCD

   Grafik LCD ileri seviyede display uygulamalar yapabilmenizi sağlar. 128x64 pixel çözünülürlükteki displaye çeşitli fontlarda yazı ve grafik gösterimleri yapabilirsiniz.

240x128 GLCD

   Grafik LCD ileri seviyede display uygulamalar yapabilmenizi sağlar. 240x128 pixel çözünülürlükteki displaye çeşitli fontlarda yazı ve grafik gösterimleri yapabilirsiniz.
 GLCD Touch Sürücüsü


   Dokunmatik filme sahip grafik LCD ler için sürücü devresi ver soketi.


 GLCD Kontrast Potu


  GLCD için gereken kontrast ayarının yapılabileceği bir adet pot.

RS232 Haberleşme

   Kitte 2 adet  RS232 haberleşme  portu bulunmaktadır. MAX3232 entegresi üzerinden MCU boarda bağlanılmaktadır.



RS485 Haberleşme

   Kitte bulunan RS485 haberleşme devresi ile kitinizi bir baska RS485 kullanan cihaz ile haberleştirebilirsiniz.

PS2 Haberleşme

   Klavyelerle heberleşme yapmak için PS2 soketi bulunmaktadır. Böylece klavyeler giriş aygıtı olarak kullanılabilir.



IRDA Haberleşme

   Infrared dalga boyunu kullanan aletlerle haberleşme yapabilmek için bir adet IRDA alıcı soketi.

RF Haberleşme

   433 Mhz RF alıcıların takılabileceği 1 adet precision soket. ARX34 uyumludur.



RF Haberleşme

   433 Mhz RF vericilerin takılabileceği 1 adet precision soket. ATX34 uyumludur.

Ledler

   MCU boardundan gelen 32 pin için 32 adet smd led bulunmaktadır. Yazılımda ihtiyaç olabilecek tüm pin çıkışlarının görsel olarak izlenebilmesini sağlar.



Led Seçimi

   Ledlerin port kontrol anahtarları. Ledleri port port aktif yada pasif yapılabilir.

Butonlar

    MCU boardlardan gelen 32 pin için 32 adet buton bulunmaktadır. Her pin için logic 0 veya 1 seviyesinde giriş işareti üretebilmeyi sağlar.



Buton Durum Jumperı

   Geliştirme kartı üzerindeki butonlara basıldığında logic 0 yada 1 seviyesinden hangisinin etkili olacağını belirleyen jumper.

7 Segment

  Kitte 4 adet 7 Segment display bulunmaktadır. Tek veya istediğiniz kadarını aynı anda kullanılabilir.



Genişleme Portları

   MCU boardlardan gelebilecek 8 port 64 pin için 8 adet 5x2 erkek headerdan oluşan çıkışlar bulunmaktadır. Bu sayede harici devrelere bağlanabilme imkanı elde edilir.

Port Up/Down Seçimi

  8 adet Port U/D 3 lü jumper seçim headerı bulunmaktadır.



 Pin Pull Up/Down Seçimi

  MCU boardlardan gelebilecek 8 port 64 pin için ayrı ayrı pull up/down tanımlanabilir. 8 li dip switchlerden  8 adet bulunmaktadır.

Analog Potlar

    Analog voltaj ölçme deneylerinin yapılabilmesi için 2 adet 22kohm pot kitte hazır bulunmaktadır.


 Servo Motor Soketi

      Servo motor sürme tekniğinin öğrenilebilmesi için 1 adet servo motor bağlantı soketi bulunmaktadır.

Röle

     Harici bir devre kontolünde kullanmak üzere 2 adet 220V 3A röle çıkış devresi. Rölelerin durumunu göstermek üzere 2 adet ledde bulunmaktadır.



Opto

     Dijital girişlerde kullanılmak üzere 2 adet optocoupler devresi. Girişlerin yalıtılmış olarak piclere ulaşmasını sağlar.

DS18B20

  Kitte bulunan DS1820 dijital termometre ile  -55 to 125 C aralığında sıcaklık ölçümü yapabilirsiniz.


Eeprom

  I2C iletişim hattı ile MCU ya bağlı 1 adet harici hafıza entegresi kitte bulunmaktadır.

  LDR

   Işık şiddetine göre değeri değişen bir tür dirençtir. Üzerindeki voltaj ve dolayısı ile direnç değeri hesaplanarak gece gündüz ayrımı yapılabilir.



Buzzer

  1 Adet sesli uyarı verebilmek için buzzer bulunmaktadır.

                          SHT7XX

  SHT sensörleri ile havdaki nem ve sıcaklığı ölçebilirsiniz.



RESET

  Kartta çalışan programın reset edilebilmesi amacıyla bir adet reset devresi bulunmaktadır.

Kristaller

   Geliştirme kartında 6 adet  soket için ayrı ayrı precision headerdan 3 adet kristal headerı bulunmaktadır.

PCB

     Kitin üretimi sırasında 1. Sınıf kalitede PCB ve smd malzeme kullanılmıştır.


   Yazılım Desteği



     Kodlar CCS C derleyicisi üzerinde hazırlanmıştır. Expkits için Ersin A. hazırlamıştır. Ayrıntılı örnek kod listesi destek sayfasında bulunmaktadır. İndirmek için resme tıklayınız...
    Kodlar basic dilinde hazırlanmıştır. Expkits için Ete tarafından  hazırlanmıştır. Ayrıntılı örnek kod listesi destek sayfasında bulunmaktadır. İndirmek için resme tıklayınız...






       Kutu İçeriği



        Kutu içerisinde aşağıdakiler bulunmaktadır.

                  1 adet EX8B geliştirme kartı
                  1 adet Program CDsi
                  1 adet USB kablosu
                  1 adet 20 Mhz kristal
                  1 adet 4 Mhz kristal

        - CD içerisinde ürünün türkçe kullanım kılavuzu, exprog yazılımı, demo program hexleri, örnek  programlar, pic programlama dilleri anlatım kitapları, çeşitli dillerdeki pic programlama yazılımları (deneme sürümleri) , net frame work 2.0 yazılımı bulunmaktadır.

        - 2x16 LCD, GLCD, DS1820, SHT7 ve Servo Motor geliştirme kartı ile beraber verilmemektedir. Ayrı olarak mağazadan  temin edilmelidir. Diğer özelliklere ait tüm özellikler kart üzerinde bulunmaktadır. Bu malzemeleri ayrı olarak satış sayfasındaki bilgilerden bakarak temin edebilirsiniz.

        - Kit altına takılan pleksiglas koruyucu geliştirme kartı ile beraber verilmemektedir. Ayrı olarak mağazadan temin edilmelidir.




       Kit Karşılaştırmaları
          Bu karşılaştırma tablosu bilgi vermek amaçlı hazırlanmıştır. Özellikler ilgili ürünlerin internet sayfalarından alınmıştır. Eksik yada hatalar var ise farkedildiğinde düzeltilecektir. Doğru olmadığını düşündüğünüz kısımları lütfen bildiriniz.
