EX1-B  !!! Bu Ürün Stoklarda Kalmamıştır !!! Bu ürün yerine EX8L ve/veya EX8B2  öneriyoruz.


EX1-B geliştirme platformu temel olarak aşağıda belirtilen 2 parçadan oluşmaktadır.

    Kaliteli PIC geliştirme kartı

    Expkits EXPROG USB2.0 programlayıcı

EX1-B  Microchip 16Fxxx ve bazı 18Fxxx ailesinden 40, 28 ve 18 pinli PIC mikro kontrolörlerini desteklemektedir. Kartın tasarımı, bu mcuların tüm özelliklerini rahatça kullanabilmeniz amacıyla, ihtiyacınız olan tüm devre parçaları bir araya getirilerek yapılmıştır. Picleri kolayca öğrenebileceğiniz küçük, kaliteli, taşınabilir, düşük güç ihtiyacı olan, usb 2.0 programlayıcısı olan ve sadece 1 usb kablosu ile tamamen çalıştırılabilen geliştirme kartıdır.

Kartta bulunan donanımlar sayesinde harici devre ihtiyacınızı en az seviyeye indirir. Kartın üzerinde Expkits tarafından geliştirilmiş USB2.0 programlayıcı ile çok hızlı ve güvenli bir şekilde 18, 28 ve 40 pinli mcuları programlayabilirsiniz. RJ12 Soketi sayesinde harici devrelerinizide ICSP modunda programlayıcı olarak, değişik pin sayısına sahip  picleri programlayabilirsiniz.

Laptoplarınızdaki USB portunu kullanarak her yerde yazılım geliştirebilirsiniz. Laptop çantanızın  bos olan bir gözüne  rahatlıkla  koyabilirsiniz.

            Mühendisler ve öğrencilerin kolayca denemeler yaparak, yeteneklerini hızla geliştirebilecekleri bir şekilde tasarlanmıştır.
         EX1-B geliştirme kartını bilgisayarınızın usb portunda kullandığınızda, harici besleme ihtiyacı duymazsınız. Harici besleme ile de kullanılabilirsiniz.



       EX1B Demo Video
                             EX1B Demo Video

         Destek bölümünden indirilebileceğiniz demo hex dosyaları ile yandaki demo yu kartınızda test edebilirsiniz. Donanımlarınızın çalıştığını kısa bir sürede göreceksiniz.

       EX1-B Kart Özellikleri

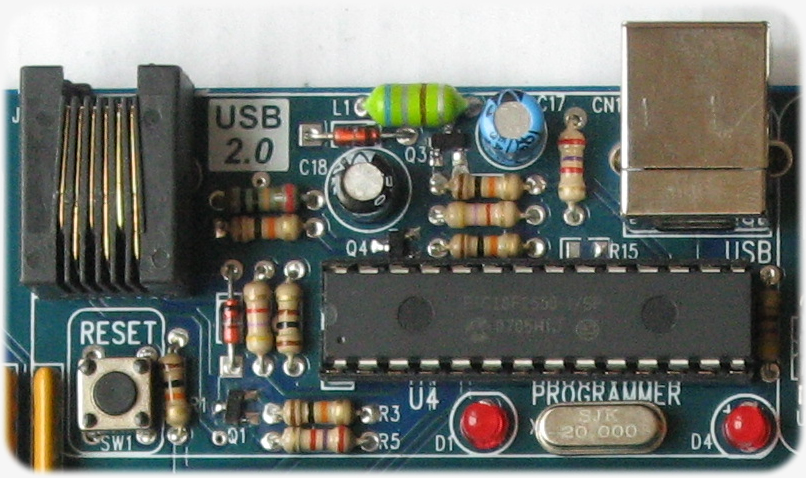

                              EXPROG

         Geliştirme kartında USB2.0 pic programlayıcı bulunmaktadır.

         Exprogun geniş desteği sayesinde hızlı bir şekilde programlarınızı pice kolayca yazabileceksiniz.

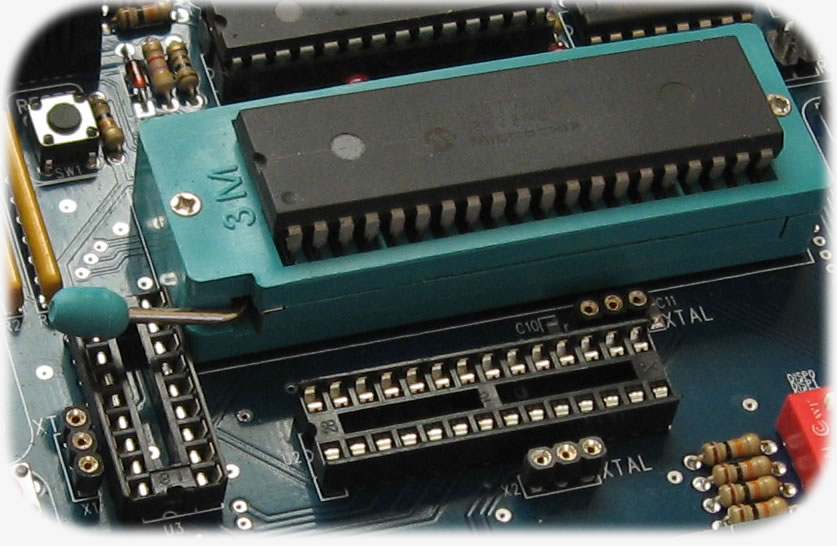

                                SOKETLER

        40 pin zif soket 28 ve 18 pinli çift tırnaklı entegre soketi olmak üzere 3 adet soket bulunmaktadır.
        40 Pinli zif soket sayesinde 40 pin mcuları çok kolay bir şekilde söküp takabilme imkânı bulunmaktadır.
        Bu 3 sokette ortak pinler birbirlerine paralel olarak bağlanmışlardır


                  EK KART

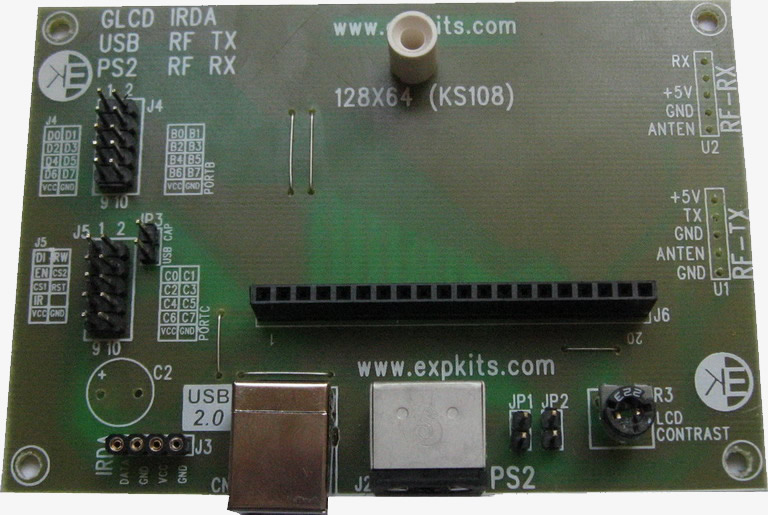

        Ek kart üzerinde GLCD, USB, IRDA, PS2, RF TX (433Mhz) ve RF RX (433Mhz)  modül soketleri bulunmaktadır. EX1B kartını tamamlayıcı özellikte geliştirilmiştir. 2 adet 2x5 flat kablo ile geliştirme kartına bağlanmaktadır.3 tip haberleşme (usb, irda rf), klavye kullanabilme ve grafik lcd kullanma yeteneklerinizigeliştirecektir.





ICSP Programlayıcı Soketi

   ICSP soketi sayesinde geliştirme kitinizi ICSP programlayıcı olarak kullabilirsiniz.



2x16 LCD

  2x16 LCD display takılabilecek soket.Backlight  açma kapama için jumper bulunmaktadır.



RS232

   Kitte bulunan RS232 haberleşme devresi ile kitinizi pc veya baska bir mikro kontrolörle haberleştirebilirsiniz.



RS485

   Kitte bulunan RS485 haberleşme devresi ile kitinizi bir baska RS485 kullanan cihaz ile 1000mt ye kadar haberleştirebilirsiniz.



DS18B20

  Kitte bulunan DS1820 dijital termometre ile  -55 to 125 C aralığında sıcaklık ölçümü yapabilirsiniz.



Besleme Seçimi

   Kit beslemesi USB port ve Harici adaptör kaynağından beslenebilir. Bu kaynaklardan herhangi birini seçebilmek için 3 lü jumper kullanılır.



LEDLER

  MCU pinleri için 32 adet led bulunmaktadır.



Led Seçimi

   Ledlerin port kontrol switchleri. Ledleri port port aktif yada deaktif edilebilir.



 7 Segment

  Kitte 4 adet 7 Segment display bulunmaktadır. Tek veya istediğiniz kadarını aynı anda kullanılabilir.



  Genişleme Portları

   A, B, C, D, E portlarının tüm pinlerinin bağlı olduğu  çıkışlar.Bu sayede harici devrelere bağlanabilme imkanı.





Port Up/Down Seçimi

  4 adet Port U/D 3 lü jumper seçim headerı bulunmaktadır.



 Pin Up/Down Seçimi

  Tüm pinler için ayrı ayrı pull up/down tanımlamak için 8 li dip switchler. 4 adet bulunmaktadır.



Analog Potlar

    Piclerin analog portlarından analog işaretler ölçülebilir. Bu ölçme deneylerinizi simüle edebilmeniz için 2 adet pot kitte hazır bulunmaktadır.



Butonlar

   MCU pinleri için 32 adet buton bulunmaktadır.



LCD Kontrast Potu

   2x16 Lcd nin kontrast ayarının yapılabileceği bir adet pot.



Kristaller

   Geliştirme kartında 3 adet  soket için ayrı ayrı precision headerdan 3 adet kristal headerı bulunmaktadır.



 Reset Butonu

   Kartta çalışan programın reset edilebilmesi amacıyla bir adet reset devresi bulunmaktadır.



Buzzer

  1 Adet sesli uyarı verebilmek için buzzer hazırdır.



Harici Güç Soketleri

Adaptör voltajı ve +5V besleme gerilimlerini harici devrelere aktarabilmeniz için 2x2 IDC headerlar.



Eeprom

  I2C iletişim hattı ile MCU ya bağlı 1 adet harici hafıza entegresi kitte bulunmaktadır.



       MCU Listesi

          EX1B pic geliştirme kartındaki 3 adet mcu soketini takılarak kullanılabilecek piclerin listesidir. 110 Adet MCU yu desteklemektedir. Microchip firmasının geliştirebileceği yeni ürünlerle bu destek artabilir.

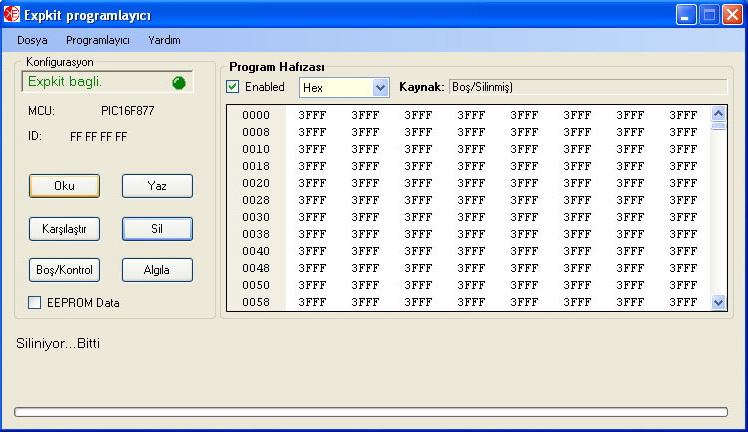

   EXPROG PROGRAMLAYICI PC PROGRAMI


          EX1B pic geliştirme kartındaki EXPROG usb programlayıcısının pc programıdır. Tümüyle türkçe menülere sahiptir. Expkits tarafından geliştirilmiştir. Yeni versiyon ve yeni mcu eklentileri çıktıkça destek sayfasından yeni versiyonlarına erişebilirsiniz.



   Yazılım Desteği

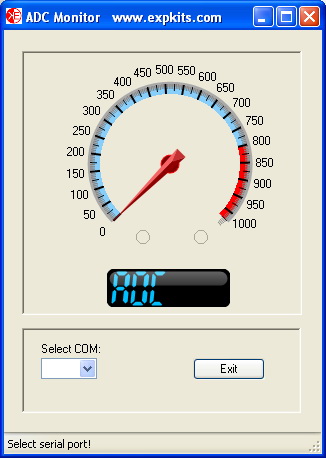

      ADC ölçüm değerinin RS232 üzerinden pcden monitör edilmesi.
      ADC ölçüm değerinin LCD den izlenmesi.

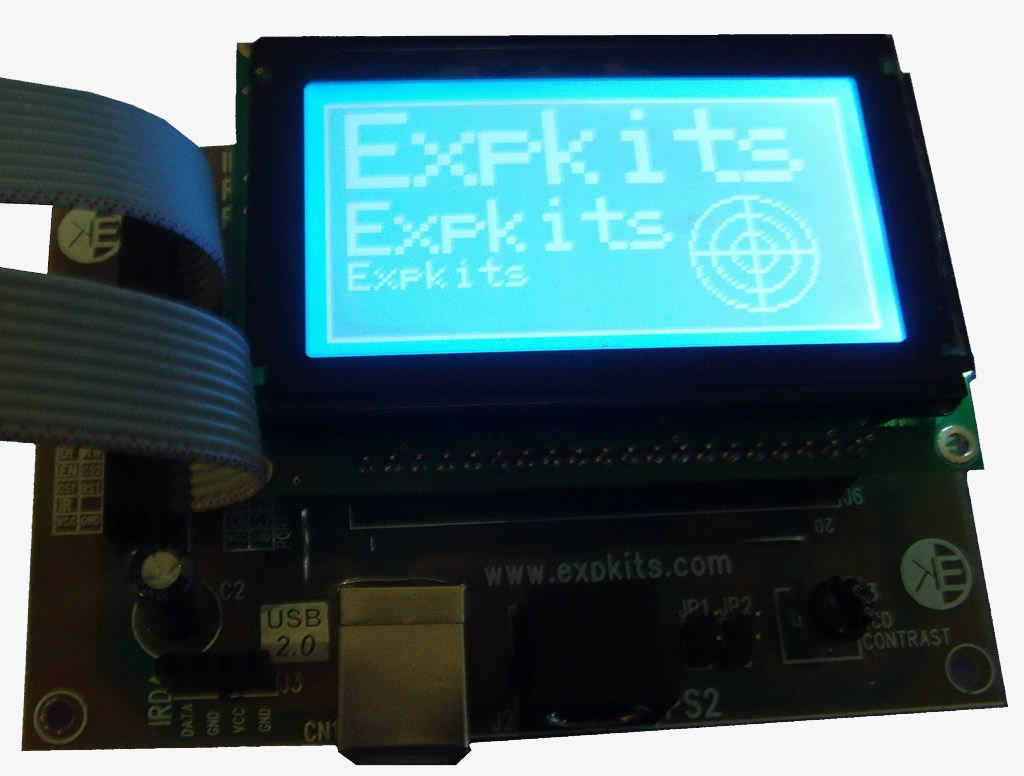

      GLCD (PIC16F877A ve PIC18f452 )
      Buzzer
      PWM
      Led
      7 Segment
      7 Segment 0-99 sayıcı
      EEprom
      Buton
      Karaşimşek
      RF433 ( ATX-34,  ARX-34C uyumludur )
      PCden (PC Klavye) bilgi alma (RS232) ve LCD




       Kutu İçeriği




         Kutu içerisinde aşağıdakiler bulunmaktadır.

                  1 adet EX1B geliştirme kartı

                  1 adet program CDsi
                  1 adet USB kablosu
                  1 adet ek geliştirme kartı
                  2 adet 2x5 flat baglantı kablosu


        - CD içerisinde ürünün türkçe kullanım kılavuzu, exprog yazılımı, demo program hexleri, örnek  programlar, pic programlama dilleri anlatım kitapları, çeşitli dillerdeki pic programlama yazılımları (deneme sürümleri) , net frame work 2.0 yazılımı bulunmaktadır.

        - 2x16 LCD, GLCD, DS1820 geliştirme kartı ile beraber verilmemektedir. Ayrı olarak temin edilmelidir. Diğer özelliklere ait tüm özellikler kart üzerinde bulunmaktadır. Bu malzemeleri ayrı olarak satış sayfasındaki bilgilerden bakarak temin edebilirsiniz.
