GENEL ÖZELLİKLER
MCU BOARD SOKETİ
EX33DS kiti alanında en gelişmiş donanım özellikleri sunmaktadır. Bu kartta microkontrolör bulunmamaktadır. Sadece hedef uygulamalar yer almaktadır. Kart farklı firmaların 8,16,32 bit mcuları ile çalışabilecek şekilde tasarlanmıştır. Bu mcular ayrı moduller olarak firmamızdan satın alınarak kullanılabileceği gibi kullanıcılar kendi mcu modullerini tasarlayıp bu kart üzerin takarak kullanabilir. Bizde 15 kadar mcu modulu yapmayı planlamaktayız.

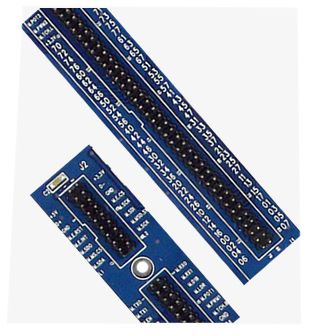

Bu mcu modulleri karta 2 adet erkek header soket vasıtası ile bağlanmaktadır. 1 tanesi 40x2 diğeride 9x2 erkek header olarak kart üzerinde bulunmaktadır. Bu soket üzerinde mcu boarddan gelebilecek 8 port IO planlaması ile kartın üzerinde bulunan diğer donanımlar ve besleme uçları için 34 pin olarak planlanmıştır. Her mcu modülü için donanım aramaları manuallerinde gösterilmiştir.
Bu mcu modulleri karta 2 adet erkek header soket vasıtası ile bağlanmaktadır. 1 tanesi 40x2 diğeride 9x2 erkek header olarak kart üzerinde bulunmaktadır. Bu soket üzerinde mcu boarddan gelebilecek 8 port IO planlaması ile kartın üzerinde bulunan diğer donanımlar ve besleme uçları için 34 pin olarak planlanmıştır. Her mcu modülü için donanım aramaları manuallerinde gösterilmiştir.
I/O Bağlantı Kolaylığı
MICROSD

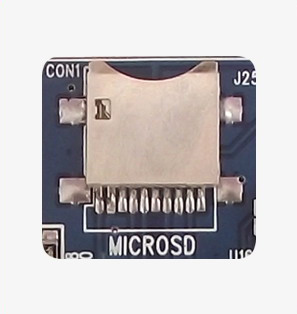

Günümüzde çok yaygınlaşmış olan micro sd hafıza birimleri ile çalışabilme imkanı vardır. SPI port üzerinden erişilmektedir.
4x4 KEYPAD
16 butondan oluşan matrix yapıda menü keypad bulunmaktadır. Sayı ve harflerden oluşan keypad uygulamaları bu kısım üzerinde kolayca gerçekleştirebilir.

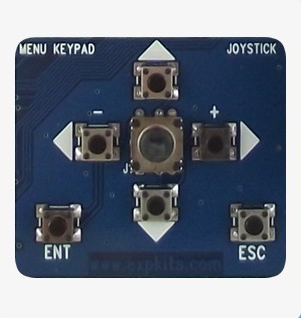

Menü keypad için 6 adet buton bulunmaktadır. 4 Adet yön için 2 adette enter ve esc fonksiyonları için kullanılır. Ayrıca orta kısımda joystick bulunmaktadır.
JOYSTICK VE MENU KEYPAD
Daha Fazla Depolama Alanı
Tuş Takımı
Hareket Kontrolcü
ETHERNET

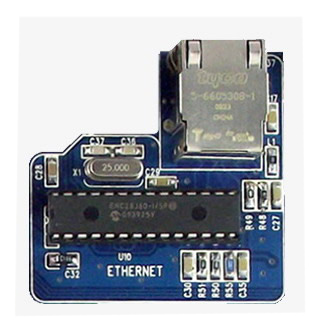

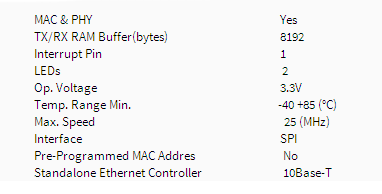

Kart üzerinde ENC28J60 standalone 10Mbit ethernet devresi hazır olarak bulunmaktadır. ENC28J60 standalone ethernet kontrolörüne SPI üzerinden haberleşmektedir.
İnterneti Bağlan
USB HABERLEŞME
Laptoplarda usb besleme üzerinden sorunsuz çalışma ve düşük güç ihtiyacı.
GÜÇ KAYNAĞI
Harici adaptör takılabilecek güç kaynağı devresi adaptör soketi.
BESLEME SEÇİMİ
Kit beslemesi USB port ve Harici adaptör kaynağından beslenebilir. Bu kaynaklardan herhangi birini seçebilmek için yandaki anahtar kullanılır.
USB HABERLEŞME
USB haberleşme yapabilen picler için usb haberleşme devresi ve port soketi.
2x16 LCD
2x16 LCD display takılabilecek soket.Backlight açma kapama için jumper bulunmaktadır.
LCD KONTRAST POTU
2x16 Lcd nin kontrast ayarının yapılabileceği bir adet pot.
128x64 GLCD
Grafik LCD ileri seviyede display uygulamalar yapabilmenizi sağlar. 128x64 pixel çözünülürlükteki displaye çeşitli fontlarda yazı ve grafik gösterimleri yapabilirsiniz.
240x128 GLCD
Grafik LCD ileri seviyede display uygulamalar yapabilmenizi sağlar. 240x128 pixel çözünülürlükteki displaye çeşitli fontlarda yazı ve grafik gösterimleri yapabilirsiniz.
Dokunmatik filme sahip grafik LCD ler için sürücü devresi ver soketi.
GLCD TOUCH SÜRÜCÜSÜ
240x128 GLCD
GLCD için gereken kontrast ayarının yapılabileceği bir adet pot.
RS232 HABERLEŞME
Kitte 2 adet RS232 haberleşme portu bulunmaktadır. MAX3232 entegresi üzerinden MCU boarda bağlanılmaktadır.
RS485 HABERLEŞME
Kitte bulunan RS485 haberleşme devresi ile kitinizi bir baska RS485 kullanan cihaz ile haberleştirebilirsiniz.
PS2 HABERLEŞME
Klavyelerle heberleşme yapmak için PS2 soketi bulunmaktadır. Böylece klavyeler giriş aygıtı olarak kullanılabilir.
IRDA HABERLEŞME
Infrared dalga boyunu kullanan aletlerle haberleşme yapabilmek için bir adet IRDA alıcı soketi.
RF HABERLEŞME
433 Mhz RF alıcıların takılabileceği 1 adet precision soket. ARX34 uyumludur.
RF HABERLEŞME
433 Mhz RF vericilerin takılabileceği 1 adet precision soket. ATX34 uyumludur.
LEDLER
MCU boardundan gelen 32 pin için 32 adet smd led bulunmaktadır. Yazılımda ihtiyaç olabilecek tüm pin çıkışlarının görsel olarak izlenebilmesini sağlar.
LED SEÇİMİ
Ledlerin port kontrol anahtarları. Ledleri port port aktif yada pasif yapılabilir.
BUTONLAR
MCU boardlardan gelen 32 pin için 32 adet buton bulunmaktadır. Her pin için logic 0 veya 1 seviyesinde giriş işareti üretebilmeyi sağlar.
BUTON DURUM JUMPERI
Geliştirme kartı üzerindeki butonlara basıldığında logic 0 yada 1 seviyesinden hangisinin etkili olacağını belirleyen jumper.
7 SEGMENT
Kitte 4 adet 7 Segment display bulunmaktadır. Tek veya istediğiniz kadarını aynı anda kullanılabilir.
GENİŞLEME PORTLARI
MCU boardlardan gelebilecek 8 port 64 pin için 8 adet 5x2 erkek headerdan oluşan çıkışlar bulunmaktadır. Bu sayede harici devrelere bağlanabilme imkanı elde edilir.
PORT UP/DOWN SEÇİMİ
8 adet Port U/D 3 lü jumper seçim headerı bulunmaktadır.
MCU boardlardan gelebilecek 8 port 64 pin için ayrı ayrı pull up/down tanımlanabilir. 8 li dip switchlerden 8 adet bulunmaktadır.
GENİŞLEME PORTLARI
ANALOG PORTLAR
Analog voltaj ölçme deneylerinin yapılabilmesi için 2 adet 22kohm pot kitte hazır bulunmaktadır.
Servo motor sürme tekniğinin öğrenilebilmesi için 1 adet servo motor bağlantı soketi bulunmaktadır.
SERVO MOTOR SOKETİ
RÖLE
Harici bir devre kontolünde kullanmak üzere 2 adet 220V 3A röle çıkış devresi. Rölelerin durumunu göstermek üzere 2 adet ledde bulunmaktadır.
OPTO
Dijital girişlerde kullanılmak üzere 2 adet optocoupler devresi. Girişlerin yalıtılmış olarak piclere ulaşmasını sağlar.
DS18B20
Kitte bulunan DS1820 dijital termometre ile -55 to 125 C aralığında sıcaklık ölçümü yapabilirsiniz.
EEPROM
I2C iletişim hattı ile MCU ya bağlı 1 adet harici hafıza entegresi kitte bulunmaktadır.
LDR
Işık şiddetine göre değeri değişen bir tür dirençtir. Üzerindeki voltaj ve dolayısı ile direnç değeri hesaplanarak gece gündüz ayrımı yapılabilir.
BUZZER
1 Adet sesli uyarı verebilmek için buzzer bulunmaktadır.
SHT7XX
SHT sensörleri ile havdaki nem ve sıcaklığı ölçebilirsiniz.
PCB
Kitin üretimi sırasında 1. Sınıf kalitede PCB ve smd malzeme kullanılmıştır.
