SOSS16 Çevirici PCB




Bu pcb 2 tip smd malzemeyi dipe çevirmekte kullanılabilir. 2 yüzlü 1. kalitede pcbden imal edilmiştir. 2 yüzünde ayrı tipte çevirici fonksiyonu vardır. Yanlarda 100mil (2.54mm) lik 2 adet 8 li header kullanılmıştır.

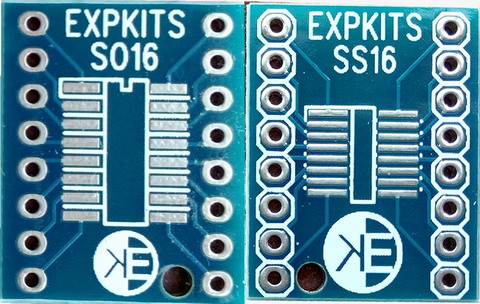

a) SOIC entegreleri dipe çevirme. (Üst resimde sol taraf.) SOIC16 e kadar olan soic entegreler kullanılabilir. 2 pin arası mesafe 50 mil (1.27mm) dir.

b) SSOP entegreleri dipe çevirme. (Üst resimde sağ taraf.) SSOP16 e kadar olan soic entegreler kullanılabilir. 2 pin arası mesafe 31,5 mil (0.8mm) dir.

SOSS16 Çevirici Pcb Özellikleri

•    1.27mm pin aralığına sahip  SO16 e kadar olan smd entegreleri dip hale çevirir.

•    0.8 mm pin aralığına sahip  SSOP16 e kadar olan smd entegreleri dip hale çevirir.

•    2 yanında 2.54mm (100 mil) 8 li pin header soketler.

•    Kart boyutları 17mm x 21mm dir.

•    1. sınıf kalitede 2 yüzlü FR4 PCB

Paket İçeriği

•    1 Adet SOSS16 Çevirici PCB
