SHT11


Humidity & Temperature Sensor Breakout Board

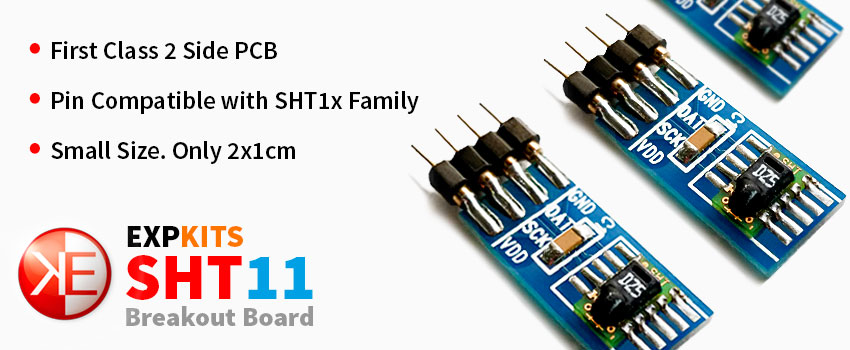

EXPKITS SHT11 Breakout Board

   SHT11 sıcaklık ve bağıl nem miktarını ölçen dijital sensördür. 2 Tel üzerinden seri olarak haberleşme yapar. Sıcaklığı 14 bit, nemi 12 bit hassasiyette ölçebilmektedir.

Üretim sırasında test edilerek kalibre edilmiştir. Bu sayede uzun süreli ve doğru ölçüm yapabilir. Ayrıca sensörün dış plastik koruyucu malzemeleri kullanım süresini uzatır.

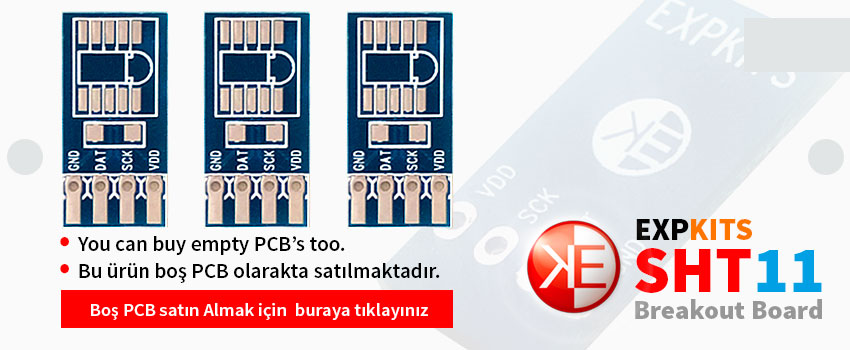

SHT11 sensörü, bu expkits SHT11 pcbsi ile dip olarak kullanılabilecek yapıya çevrilmiştir.

        Nem ? : Havada bulunan su buharı miktarıdır. Nem ölçümlerinde mutlak nem, bağıl nem ve spesifik nem hesaplanır. Mutlak nem; birim hacimdeki nem miktarıdır. Bağıl nem; havadaki nem miktarının o havanın alabileceği maksimum neme olan oranıdır. Spesifik nem; ise bir gazda bulunan su buharı ağırlığının gaz ağırlığına olan oranıdır.

        İngilizcede moisture ise bir katının aldığı ya da verdiği sıvı miktarına denir. Türkçede ise tam bir karşılığı yoktur, rutubet olarak adlandırılabilir. Çiğ noktasında ise yüzey üzerindeki bağıl nem %100’e eşittir. Bu, çiğ (DEW) noktasının sıcaklığında havanın (ya da ilgili gazın) suya doyduğu anlamına gelir, sıcaklığın biraz daha azalması durumunda yüzey üzerinde bir miktar su yoğunlaşacaktır.

SHT11 Teknik Özellikleri

  • Fully calibrated

  • Digital output (2-wire interface)

  • Low power energy consumption  80uW (at 12bit, 3V, 1 measurement / s)

  • RH operating range  0 - 100% RH

  • T operating range -40 - +125°C (-40 - +257°F)

  • RH response time 8 sec (tau63%)

  • SMD type package, reflow solderable



SHT11 PCB Boyutları

  • Expkits SHT11 PCB  90° ve 180°  olarak kullanılabilir.

Paket İçeriği

  • 1 Adet SHT11 Breakboard PCB

Download

SHT11 Datasheet
