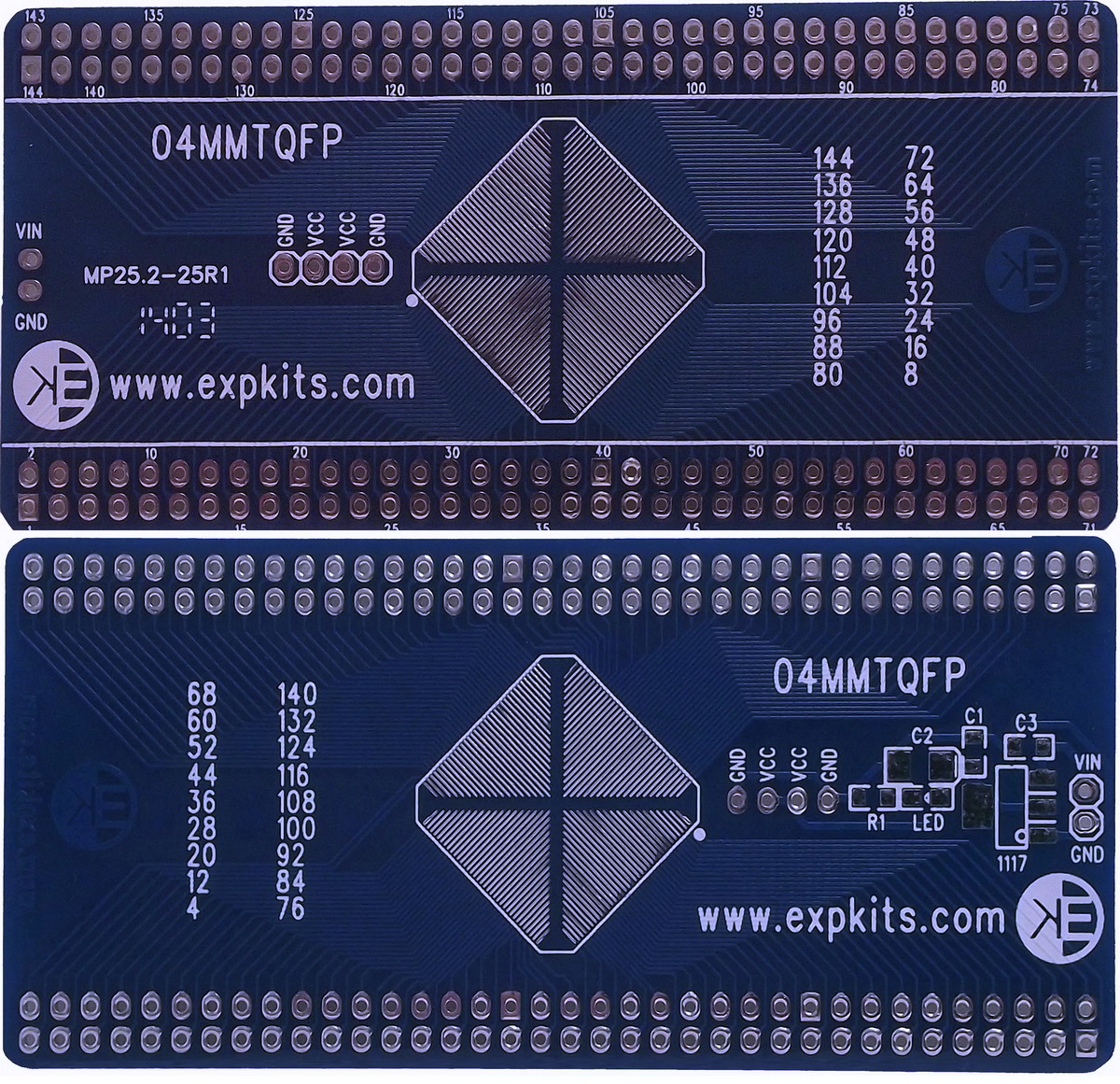

Bu pcb 0.4mm smd tqfp entegreleri dip hale çevirmaktedir.  2 adet altta 2 adette üstte pin headerlar (36x2) bulunmaktadır.  Buralara takılacak pin headerlar ile dip hale cevrilir. Pin headerlardaki pinlerin arasında 2.54mm (100 mil) mesafe bulunmaktadır.

     Pcb üzerinde 1 adet besleme devresi bulunmaktadır. 1117 regulatörü ile kart üzerinde ihtiyaç olabilecek besleme voltajı oluşturulabilir. 1 adet smd led bulunmaktadır. Bu led besleme göstergesidir. Oluşturulmuş bu besleme voltajının kartın çeşitli noktalarına ulaştırılabilmesi için 2 adet VCC 2 adette GND test pin noktası bulunmaktadır.

0.4MM TQFP PCB Özellikleri

•    0.4mm pin aralığına sahip smd tqfp paketli entegreleri dip hale çevirir.

•    Herhangi 2 pin arası mesafe 2.54mmdir.

•    İhtiyaç duyulabilecek bir besleme için 1117 regulatör devresi bulunmaktadır.

•   2 yüzünde toplam 36 değişik pin sayısına sahip entegre desteği sunar. ( Gerçekte sayı, düşük pin sayılı 0.4mm entegre fazla olmadığından daha azdır.)

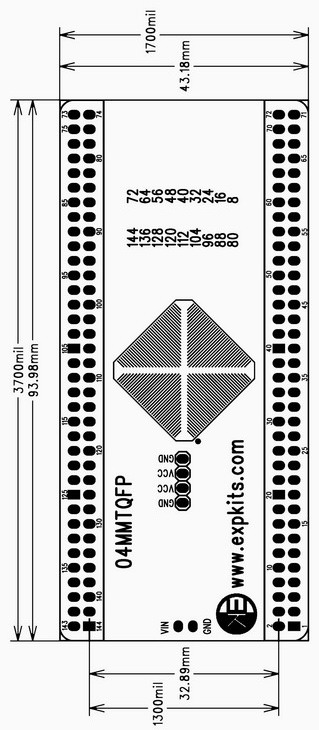

•    Kart boyutları 9.4cm x 4,3cm dir.

•    1. sınıf kalitede 2 yüzlü FR4 PCB

Paket İçeriği

•    1 adet 0.4MM TQFP PCB
